Description du produit
Il s'agit d'un produit dérivé appartenant à la série M3. Il présente un format plus compact et une consommation d'énergie réduite. Son apparence est standardisée et il utilise une interface unifiée. Le transfert de données et l'alimentation électrique le rendent principalement adapté à des applications telles que la reconnaissance faciale et la reconnaissance gestuelle, facilitant ainsi l'intégration système pour les utilisateurs.

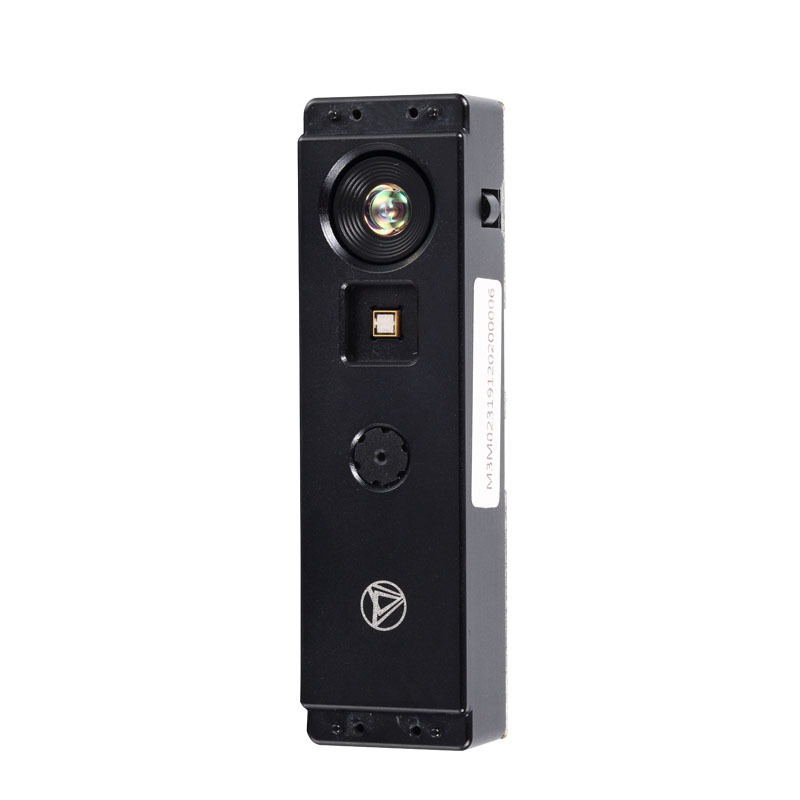

Le produit intègre une caméra de profondeur TOF de 640 × 480 pixels et une caméra RVB de 5 mégapixels. Le produit est fourni avec un SDK complet, permettant aux utilisateurs d'effectuer l'intégration et le développement secondaire selon leurs propres besoins.
Caractéristiques du produit :
1. Détection faciale dynamique
Algorithmes de suivi et de reconnaissance basés sur
2. Flux vidéo
Stockage local de 10 000 appareils pris en charge
3. Bibliothèque de personnel
Prise en charge de la configuration du contenu affiché à l'écran.

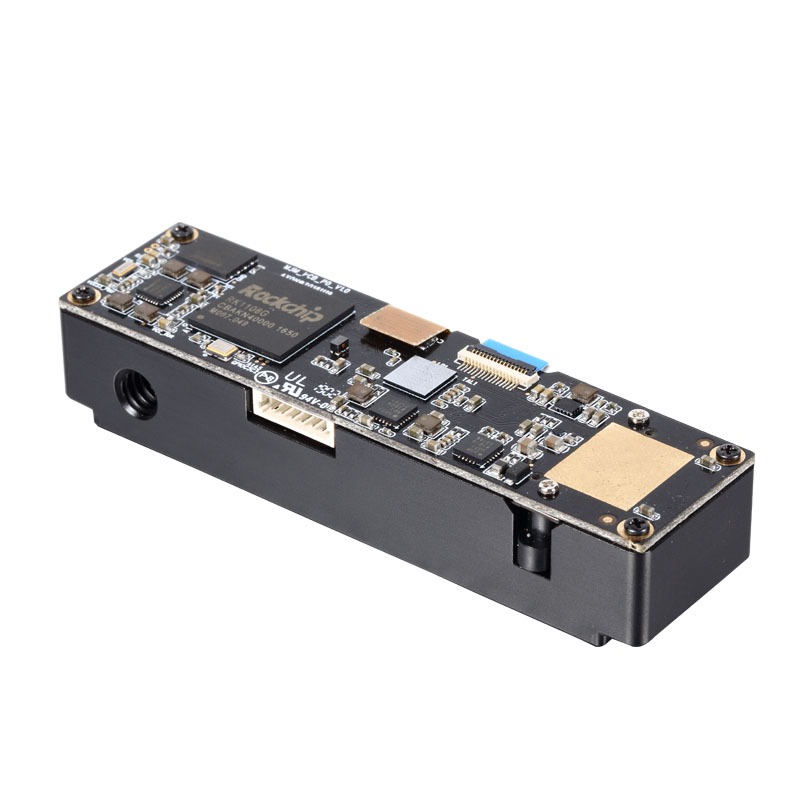

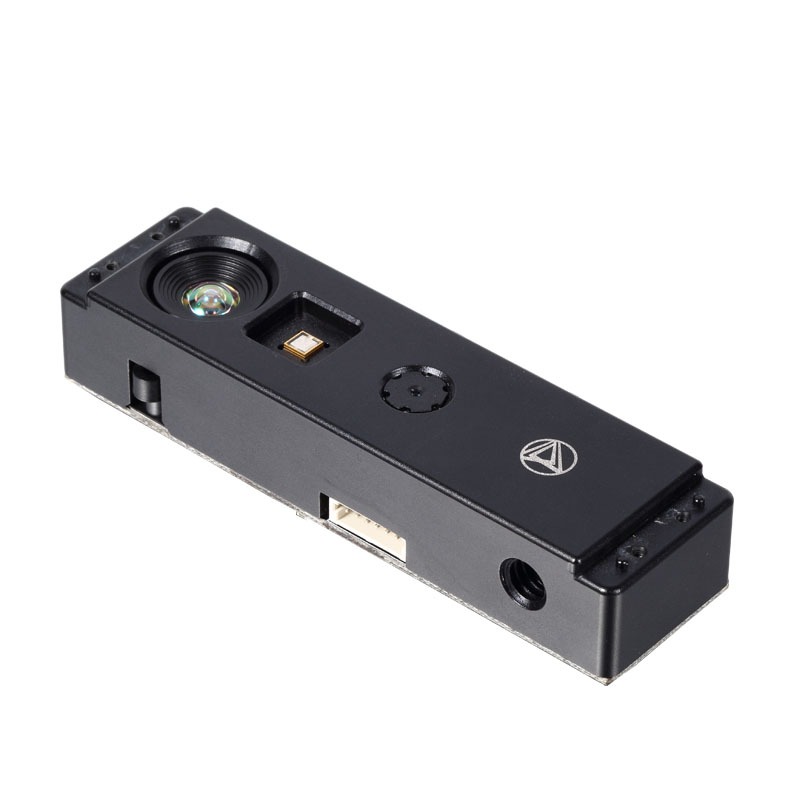

Les principaux composants du matériel du produit
⚫ Un module de caméra TOF ;
⚫ Un laser VCSEL ;
⚫ Un module de caméra RVB
⚫ Une puce de traitement ASIC dédiée ;
⚫ Une carte mère de contrôle (comprenant CPU, DDR, FLASH, etc.) ;
⚫ Un câble d'interface 6 broches vers USB + alimentation (5 V) ;

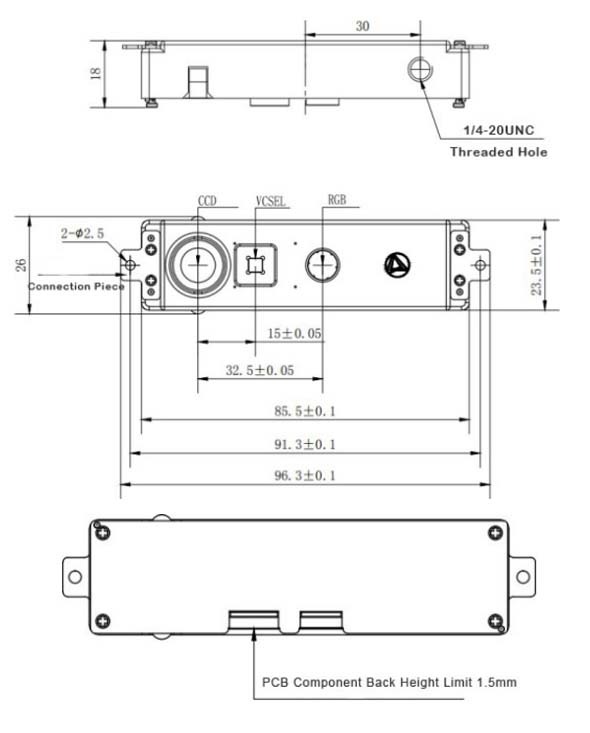

Dimensions de la structure du produit (en mm)
Scénarios d'application
Le produit RAKINDA M3 peut être largement utilisé dans divers scénarios de détection visuelle de profondeur, principalement incluant :
Secteur | Application |
Divertissement somatosensoriel | Jeux somatosensoriels, extraction de squelette, essayage 3D, reconnaissance gestuelle, etc. |
Reconnaissance faciale | Paiement facial, contrôle d'accès facial, machine intégrée de vérification d'identité, etc. |
Robotique | Évitement d'obstacles |
Éducation | Enseignement interactif 3D, démonstration pédagogique TOF |
Spécifications | Spécifications | ||
Modèle | M3 | ||
T O F | Résolution (horizontal x vertical) | 640×480 | |
Champ de vision (horizontal et vertical) | 80°× 60° | ||
Fréquence d'images (ips) | Maximum 30 | ||
R G B | Résolution (horizontal x vertical) | Prend en charge 1080P/960P/720P/VGA | |
Champ de vision (horizontal et vertical) | 74°× 56° @960P (par défaut) 63°× 37° @1080P 74°× 42° @720P 74°× 56° @VGA | ||
Fréquence d'images (ips) | Maximum 30 ips @ 960P/720P/VGA Maximum 15 ips @ 1080P | ||
Codage vidéo | JPEG、RGB | ||
Plage de détection (unité : m) note 1 | 0,35-1,2 | 0,5-3 | |
Précision de mesure note 2 | 0,1 % | 0,3 % | |
Précision de mesure note 3 | < 1 % | ||
Source lumineuse | VCSEL 850 nm | ||
Interface de transmission de données | Interface terminal 6 broches vers USB 2.0 | ||
Alimentation électrique | Interface terminal 6 broches vers interface d'alimentation 5 V CC | ||
Consommation typique (W) | 3,2 | 3,6 | |
Température de fonctionnement (°C) | 0-50 | ||
Système d'exploitation | Windows 7 et supérieur, Linux, Android | ||
Dimensions (longueur × hauteur × profondeur, unité : mm) | 85,5 × 23,5 × 18 (sans tôle d'acier installée) 96,3 × 23,5 × 18 (avec tôle de montage en acier) | ||
Note 1 : Distance de mesure : pour le test sur petit tableau blanc avec une réflectivité de 90 %, distance de détection dans la zone centrale ; la réflectivité a un impact sur la distance de mesure, la précision et l'exactitude.
Note 2 : Précision de mesure : pour le test sur petit tableau blanc avec une réflectance de 90 %, écart quadratique moyen des tests répétés dans la zone centrale.
Note 3 : Précision de mesure : pour le test sur petit tableau blanc avec une réflectivité de 90 %, erreur entre la distance mesurée et la distance réelle.
