Caractéristiques du produit
Performances électriques : L'antenne polyvalente adaptée aux applications RFID en bande UHF présente les caractéristiques d'un gain élevé, d'un faible taux d'ondes stationnaires, etc. Elle combine les avantages de la distance de lecture longue des antennes à polarisation linéaire et de la non-directivité des antennes à polarisation circulaire.
Propriétés mécaniques : Aspect esthétique et compact, conception étanche avec joint et silicone, boîtier renforcé, adapté à divers environnements difficiles.
Applications
La SM-T0258 peut être facilement utilisée dans des applications RFID telles que le contrôle d'accès, l'entreposage, la logistique et la vente au détail en bande UHF.
Installation
La SM-T0258 peut être montée sur une structure en acier ou un poteau à l'aide de son propre support ou d'un support fourni par l'utilisateur, et connectée au lecteur via un câble coaxial. L'antenne peut être installée horizontalement ou verticalement, selon l'orientation du support. Après l'installation, l'inclinaison de l'antenne peut être ajustée en fonction de la situation réelle.

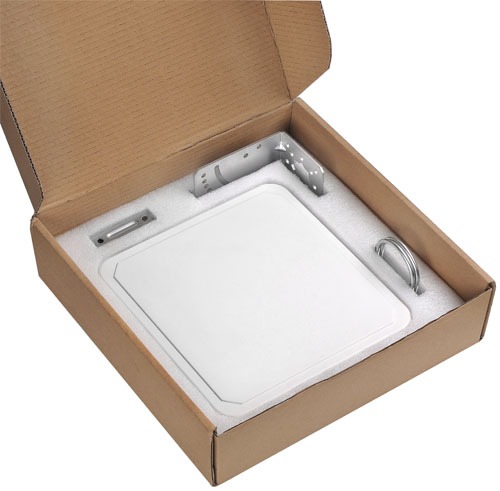

Le support d'antenne est une option et le client peut le choisir selon ses besoins.

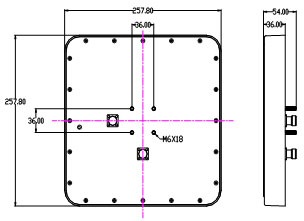

Dimensions
Étapes d'installation
2.1 Installation horizontale

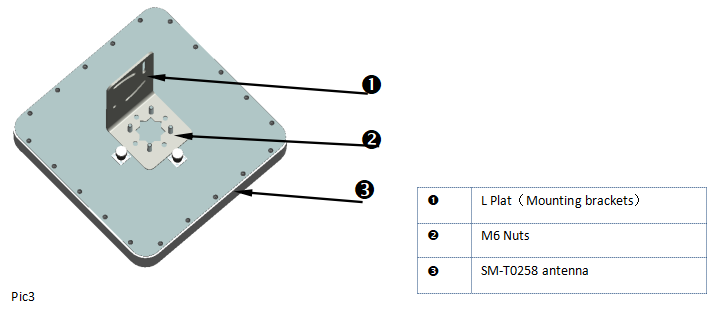

Étape 1 : Fixez la plaque en L sur l'antenne avec « écrou M6, rondelle plate et rondelle élastique », comme indiqué sur l'image 3.

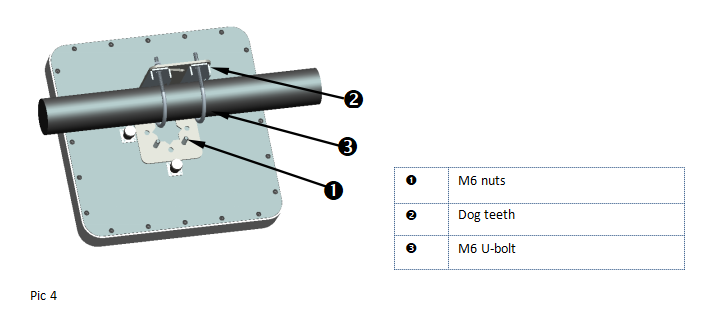

Étape 2 : Utilisez le « boulon en U M6, les rondelles et les freins » pour fixer l'antenne sur la structure en acier ou le poteau, horizontalement ou verticalement, voir l'image 4.
2.2 Installation verticale

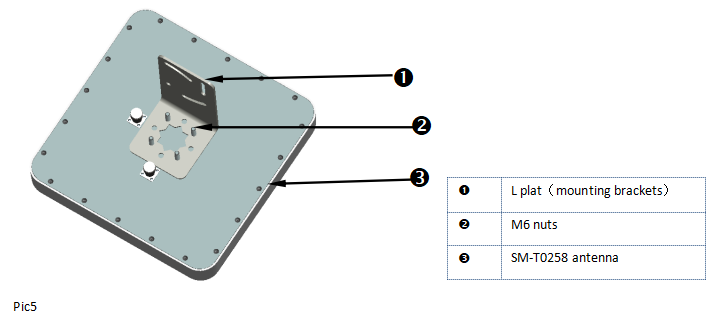

Étape 1 : Fixez la plaque en L sur l'antenne avec « écrou M6, rondelle plate et rondelle élastique », voir l'image 5.

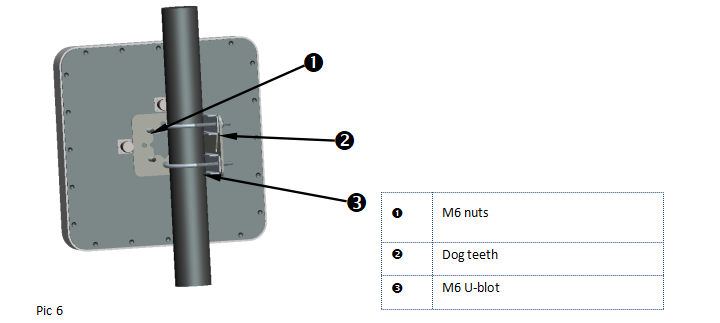

Étape 2 : Utilisez le « boulon en U M6, les rondelles et les freins » pour fixer l'antenne sur la structure en acier ou le poteau, horizontalement ou verticalement, voir l'image 6.
Diagramme de rayonnement de l'antenne

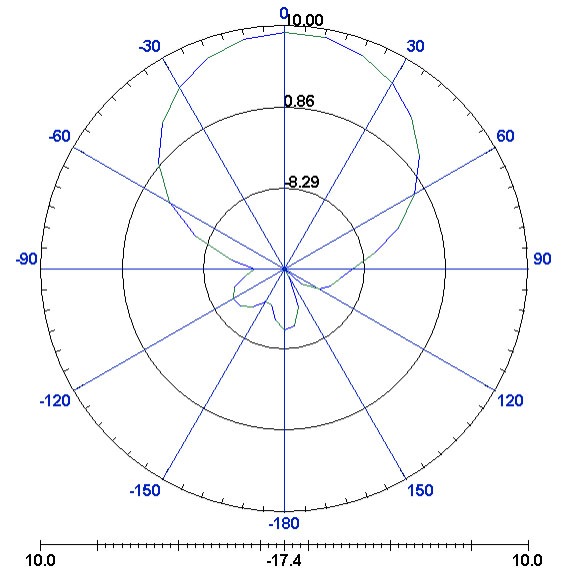

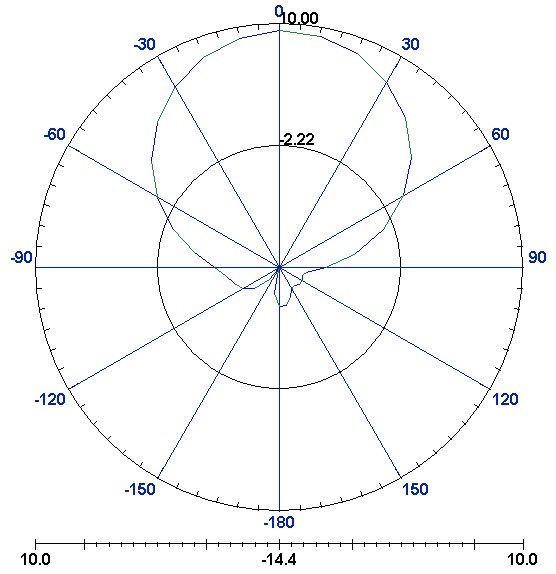

Image 7 Diagramme de rayonnement 1 (plan E)

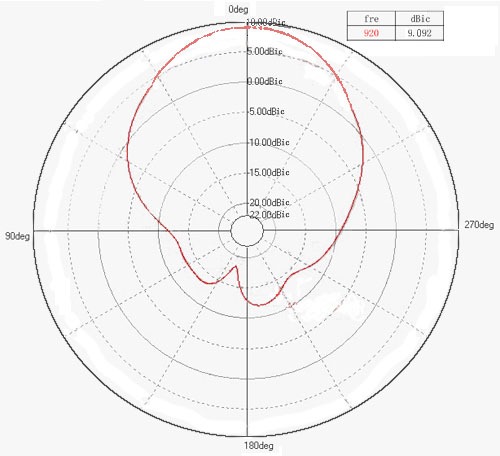

Image 8 Diagramme de rayonnement 2 (plan H)
Image 9 Diagramme de rayonnement 3 (diagramme bidimensionnel, gain affiché supérieur à 9 dBi)

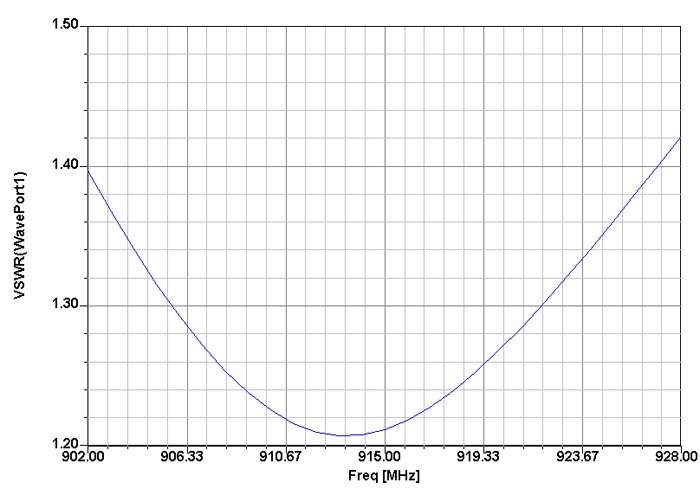

Image 10 Taux d'ondes stationnaires de l'antenne

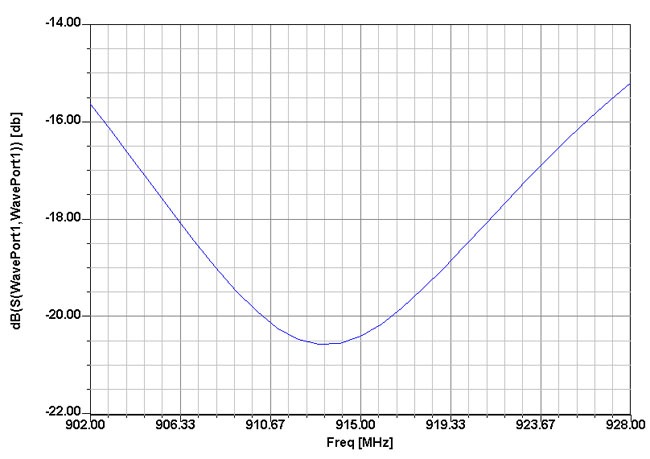

Image 11 Paramètre S du port d'entrée de l'antenne
Problèmes et précautions
La SM-T0258 est une antenne directive à polarisation croisée. Lors de son utilisation, veillez à ajuster l'angle d'inclinaison de l'antenne pour obtenir des performances de lecture optimales.
La SM-T0258 peut être utilisée en extérieur, mais ne convient pas pour une utilisation en milieu acide ou alcalin.
Performances | |
Fréquence | 902 MHz ～ 928 MHz |
Taux d'ondes stationnaires | ≤ 1,3:1 |
Gain | > 9 dBi |
Largeur de faisceau à mi-puissance (plan H) | 70° |
Largeur de faisceau à mi-puissance (plan E) | 70° |
Polarisation | |
Humidité relative | 5 % ～ 95 % |
Impédance d'entrée | 50 Ω |
Type de connecteur | N-50KFD (connecteur N mâle/femelle) (deux ports d'entrée) |
Spécifications physiques | |
Dimensions | 258 mm × 258 mm × 36 mm |
Poids | 0,91 kg |
Matériau | ABS |
Couleur | Blanc |
Indice de protection | IP67 |
Température de fonctionnement | -40 °C ~ +85 °C |
Température de stockage | -40 °C ~ +85 °C |
